Séparateurs magnétiques DMO

 /
Séparation magnétique
 /

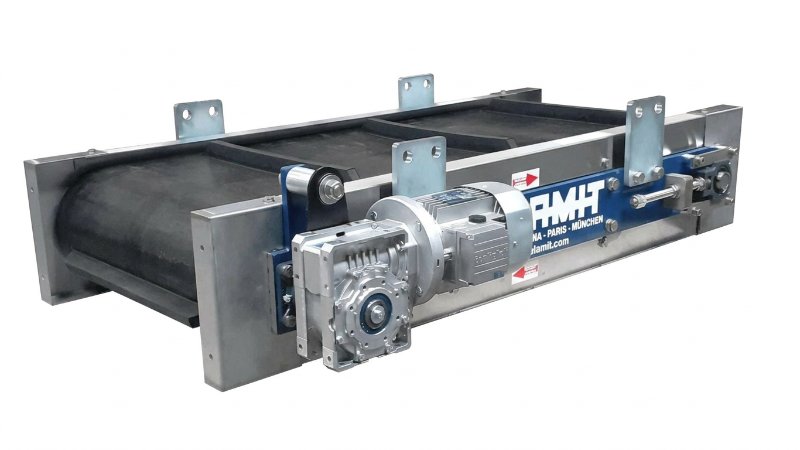

Séparateurs magnétiques DMO

Les séparateurs magnétiques à nettoyage automatique de type DMO sont des appareils motorisés destinés à l'extraction des ferreux sur les installations de recyclage et de traitement des déchets.

Fonctionne sans arrêt de production
Autonettoyant
Fabrication sur-mesure
Traite tous métaux ferromagnétiques

Les séparateurs magnétiques Type DMO fonctionnent grace à un circuit magnétique dimensionné et adapté en fonction de la distance d'attraction requise, en tenant compte de la couche et du type de matière transportée et sur lequel circule un tapis extracteur qui sépare automatiquement (et sans arrêt de production) toute matière ferreuse. Grâce à ce système, les lames du broyeurs sont préservées tout en garantissant un produit final exempt d'acier et de fer magnétique.

Fabriqués à l'aide d'aimants permanents en ferrite permettant une durée presque illimitée dans le temps, les séparateurs magnétiques du Type DMO n'exigent aucun entretien autre que le remplacement éventuel du tapis et des roulements usés.

Dans le cas où une force magnétique supérieure à dimensions égales serait nécessaire, Aimants Calamit réalise des séparateurs magnétiques Type DMO, très puissants, en utilisant des aimants en néodyme qui permettent de tripler la force d'attraction magnétique.

IMPORTANT: Le séparateur magnétique Type DMO doit être monté sur des arbres convenablement calculés et dimensionnés de manière à supporter le poids de l'aimant en veillant à ce qu'aucune structure métallique ne se trouve à proximité du champ magnétique, ce qui annulerait totalement ou en partie les performances du système de déferrisation.

Les séparateurs Type DMO sont utilisées pour l'extraction des métaux ferreux des matériaux inertes dans les usines de recyclage et de traitement des déchets. Quelques exemples de secteurs d'activité dans lesquels ces produits sont couramment utilisés:

  • l'industrie alimentaire
  • l'industrie du plastique
  • l'industrie du bois
  • les usines de broyage de minéraux

Elles sont tout particulièrement indispensables pour l'industrie du verre et de la céramique.

Sur demande, nous réalisons tout format.

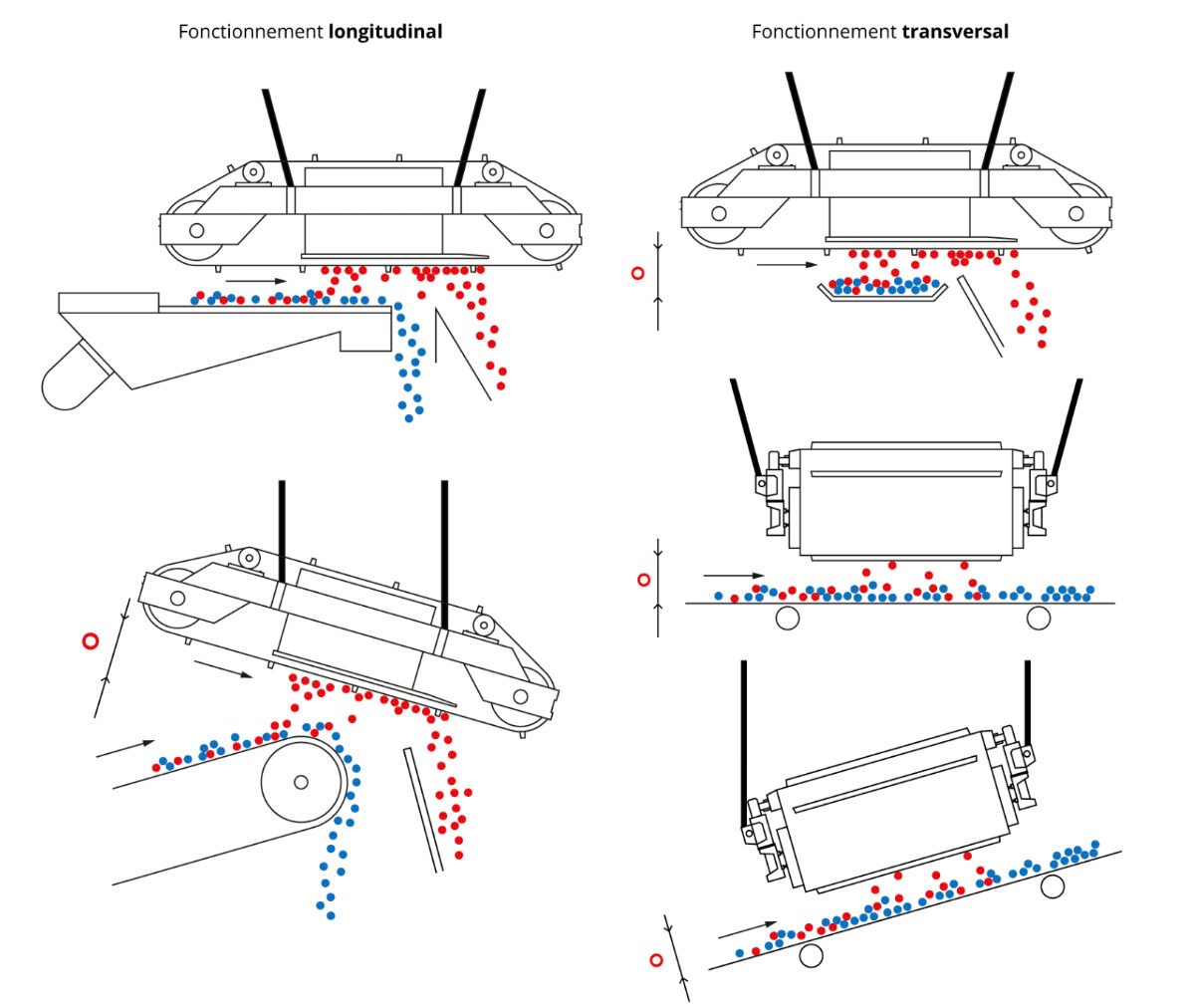

Schéma de fonctionnement longitudinal d'un séparateur magnétique de type DMO
Schéma de fonctionnement transversal d'un séparateur magnétique de type DMO
No items found.
No items found.

Données Techniques

CARACTÉRISTIQUES TECHNIQUES

Schéma techniques d'un séparateur magnétique DMO
Type
Courbe de Réf.
Distance
Travail (XA) Trans. (mm)
Distance
Travail (YC)
Long. (mm)
Largeur
DMO
(mm)
Longueur
DMO
(mm)
Nbr de Bandes
Puissance Motoréduc. (Kw)
(mm) Rouleaux
Poids (Kg)
DMO 1-42
A
130
150
450
3000
5
1,5
250
340
DMO 1-52
A
130
150
450
3000
5
1,5
250
370
DMO 1-62
A
130
150
450
3000
5
1,5
250
400
DMO 2-52
B
180
210
650
3600
6
1,8
320
770
DMO 2-65
B
180
210
650
3800
6
1,8
320
815
DMO 2-85
B
180
210
650
4250
6
2,2
320
850
DMO 2-105
B
180
210
650
4650
7
2,2
320
900
DMO 3-52
C
210
250
800
3600
6
2,2
320
850
DMO 3-65
C
210
250
800
3800
6
2,2
320
1050
DMO 3-85
C
210
250
800
4250
6
2,2
320
1200
DMO 3-105
C
210
250
800
4650
7
3
320
1380
DMO 4-65
D
250
300
900
3800
6
2c2
320
1200
DMO 4-85
D
250
300
900
4250
6
3
320
1550
DMO 4-105
D
250
300
900
4650
7
3
320
1700
DMO 4-125
D
250
300
900
5050
7
4
320
2000
DMO 5-85
E
300
350
1200
4600
7
4
400
2400
DMO 5-105
E
300
350
1200
5000
7
4
400
2600
DMO 5-125
E
300
350
1200
5400
8
4
400
2900

DIMENSIONS

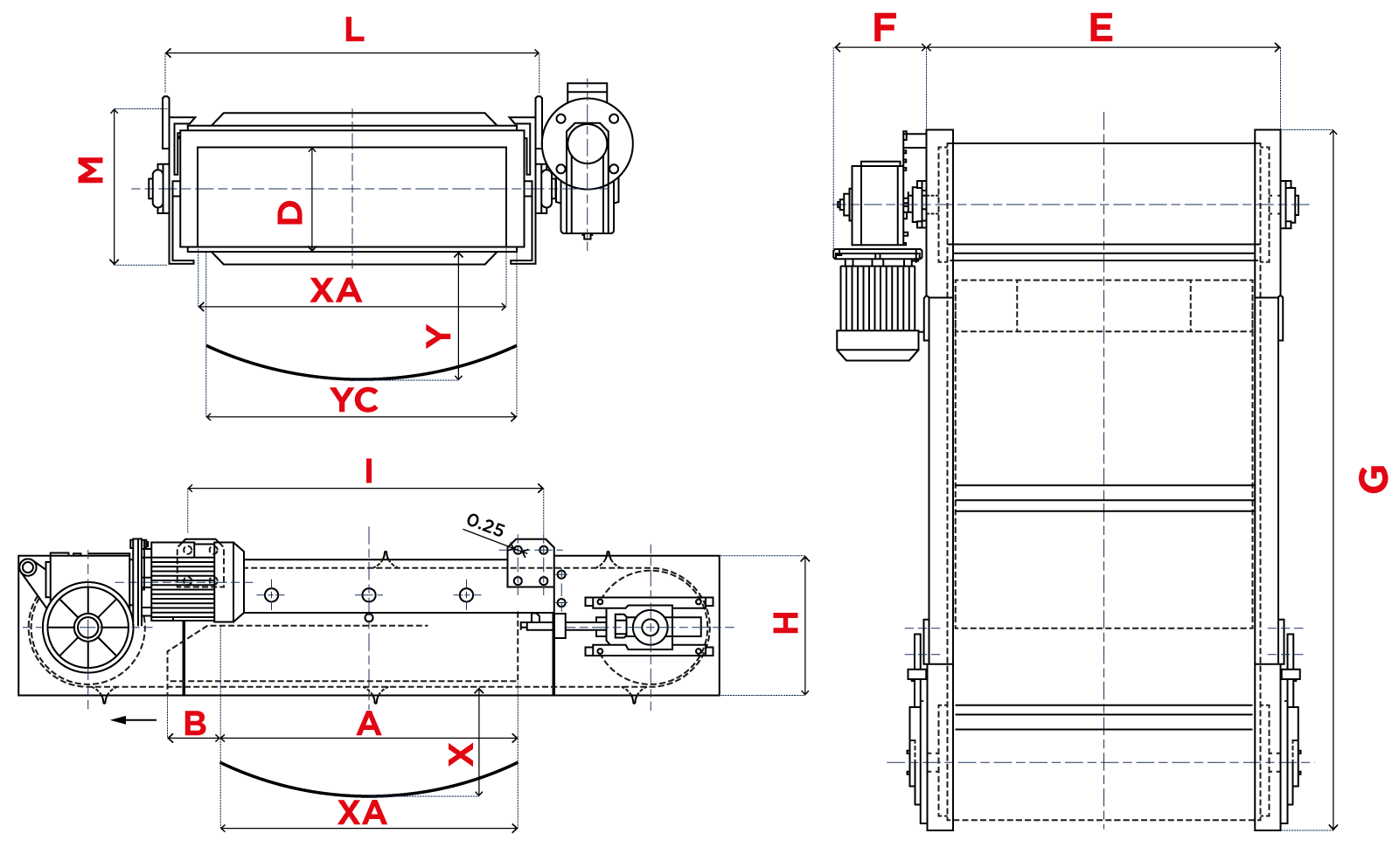

Schéma techniques d'un séparateur magnétique DMO
Type
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
G (mm)
H (mm)
I (mm)
L (mm)
M (mm)
DMO 1-42
420
100
500
165
570
250
1460
300
1000
585
330
DMO 1-52
520
100
500
165
570
250
1460
300
1000
585
330
DMO 1-62
620
100
500
165
570
250
1460
300
1000
585
330
DMO 2-52
520
150
600
200
760
250
1700
390
700
770
420
DMO 2-65
650
150
600
200
760
250
1800
390
800
770
420
DMO 2-85
850
150
600
200
760
250
2000
390
1000
770
420
DMO 2-105
1050
150
600
200
760
250
2250
390
1250
770
420
DMO 3-52
520
150
750
250
920
250
1700
390
700
930
420
DMO 3-65
650
150
750
250
920
250
1800
390
800
930
420
DMO 3-85
850
150
750
250
920
250
2000
390
1000
930
420
DMO 3-105
1050
150
750
250
920
250
2250
390
1250
930
420
DMO 4-65
650
150
850
270
1012
250
1800
390
800
1027
420
DMO 4-85
850
150
850
270
1012
250
2000
390
1000
1027
420
DMO 4-105
1050
150
850
270
1012
250
2250
390
1250
1027
420
DMO 4-125
1250
150
850
270
1012
250
2450
390
1450
1027
420
DMO 5-85
850
200
1100
320
1280
250
2100
440
1000
1300
480
DMO 5-105
1050
200
1100
320
1280
250
2300
440
1250
1300
480
DMO 5-125
1250
200
1100
320
1280
250
2500
440
1450
1300
480
