Séparateurs magnétiques TED

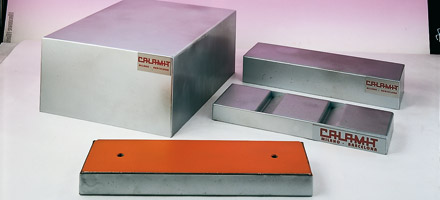

Les séparateurs magnétiques de type TED sont des plaques magnétiques à aimants permanents permettant la récupération du fer sans besoin d'alimentation électrique.

Économique
Fonctionne sans arrêt de production
Fabrication sur-mesure

Les séparateurs magnétiques Type TED à aimant permanent réalisent la séparation des matériaux ferreux permettant une récupération automatique sans arrêt de production, protégeant les lames des broyeurs contre les bris potentiels, garantissant ainsi un produit final exempt d'acier et de fer. Ils sont réalisés avec une protection en acier Inox AISI 304 ou 316 pour les industries pharmaceutiques et alimentaires. Cela facilite le nettoyage en protégeant adéquatement le circuit magnétique de l'usure

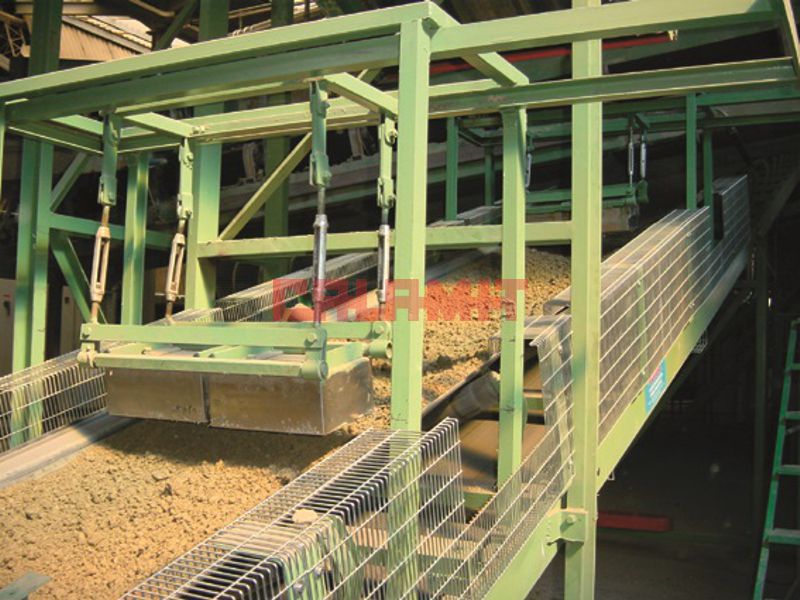

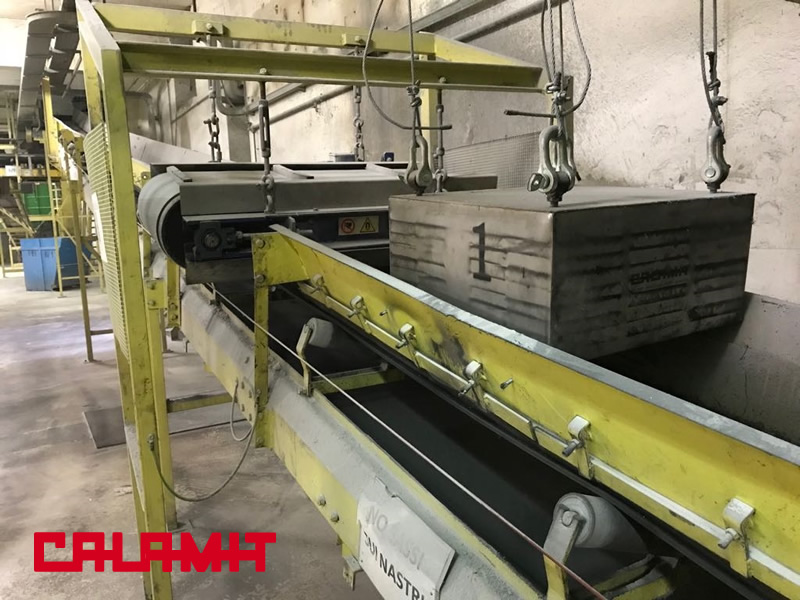

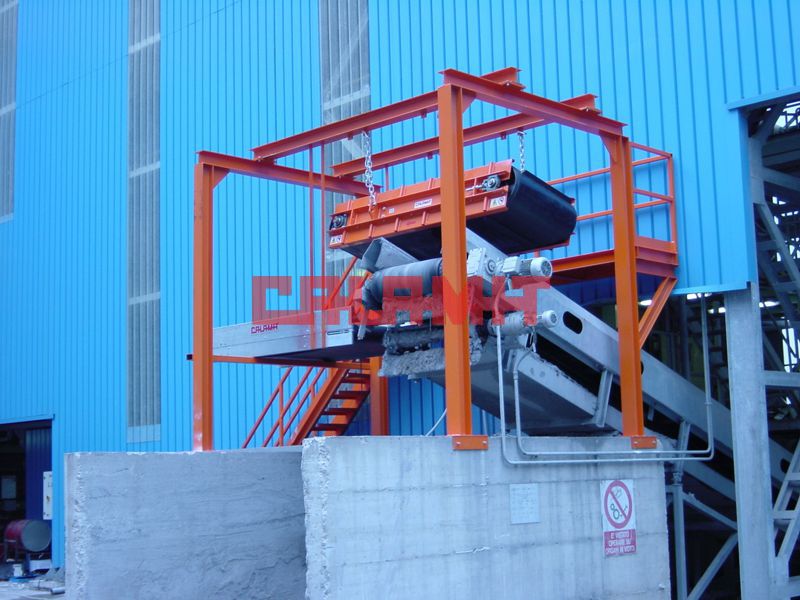

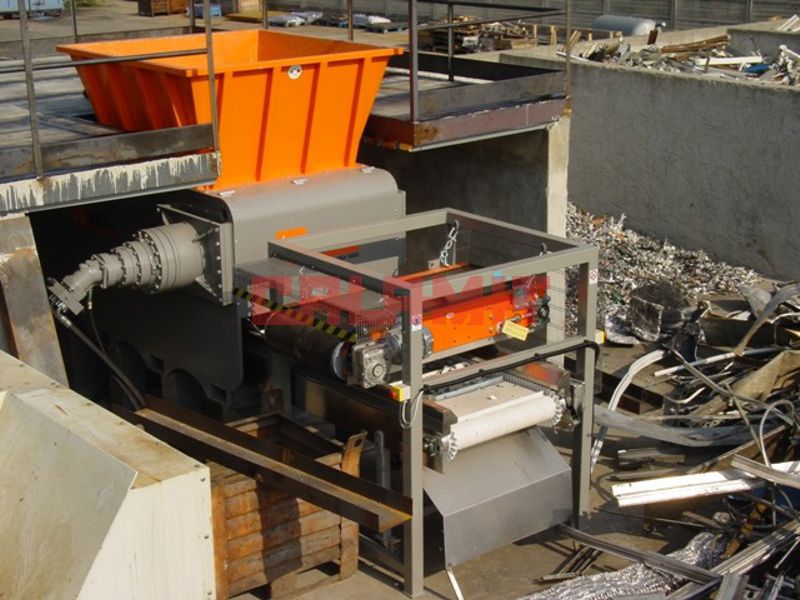

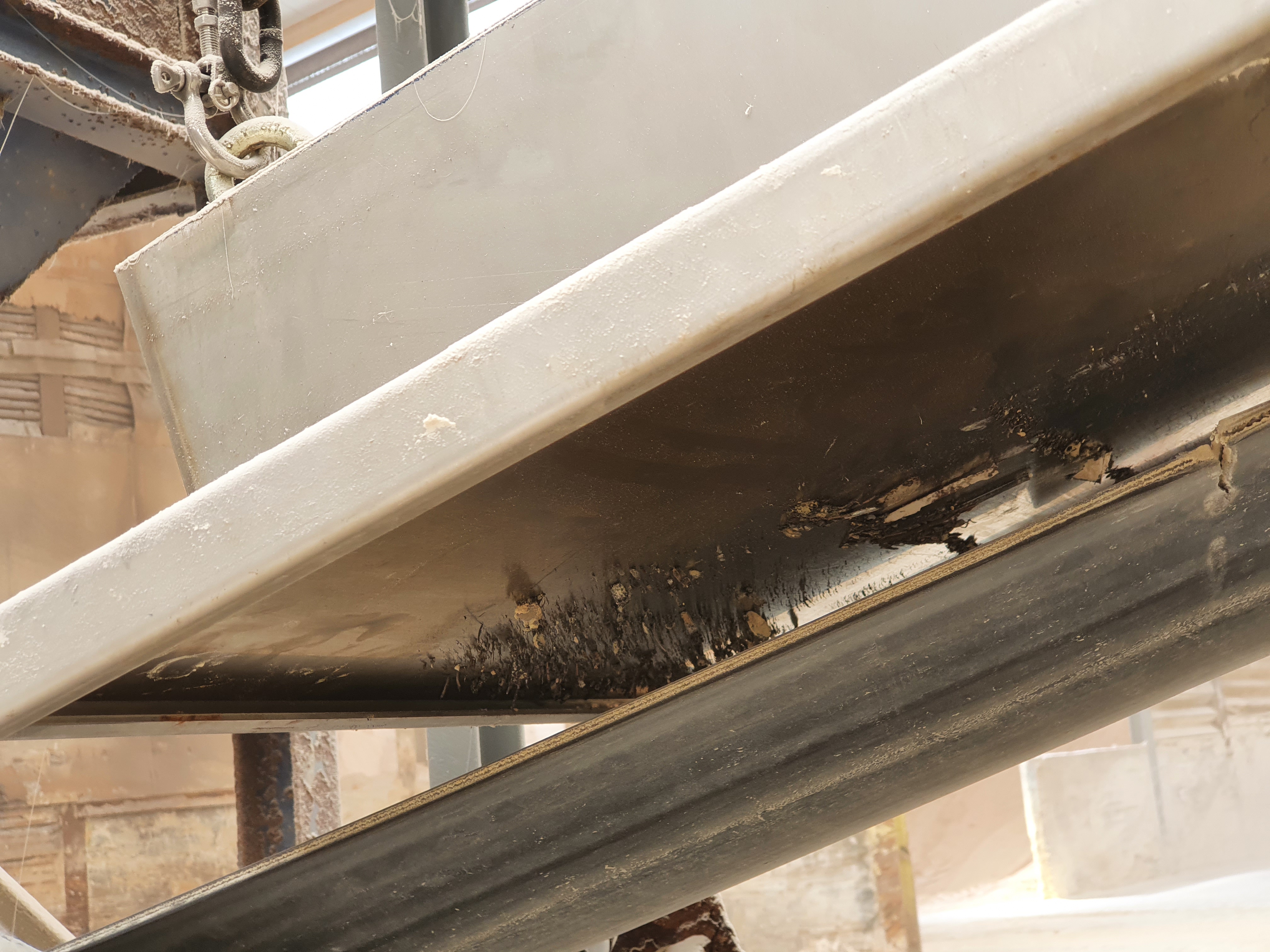

Ils sont généralement positionnés en suspension au dessus des bandes transporteuses ou des goulottes, en sortie de bandes ou d'alimentateurs vibrants.

Fabriqués à l'aide d'aimants permanents en ferrite permettant une durée presque illimitée dans le temps, les séparateurs magnétiques Type TED n'exigent aucun entretien autre qu'un enlèvement programmé de la matière ferreuse capturée. Pour faciliter la séparation et aider à son nettoyage en aidant à retenir le matériau ferreux capturé, Aimants Calamit peut vous proposer en option des systèmes de nettoyage rapide à livre ou à glissière.

Dans le cas où une force magnétique supérieure à dimensions égales serait nécessaire, Aimants Calamit réalise des séparateurs magnétiques Type TED, très puissants, en utilisant des aimants en néodyme qui permettent de produire une force magnétique d'attraction d'une puissance d'environ 12500 Gauss.

IMPORTANT: Le séparateur magnétique Type TED doit être monté sur une structure spéciale convenablement calculée et dimensionnée de manière à supporter le poids de l'aimant et des corps ferreux tout en veillant à ce qu'aucune structure métallique ou de rouleaux de support de tapis ne se trouve à proximité du champ magnétique, ce qui annulerait totalement ou en partie les performances du système de déferrisation.

Les séparateurs Magnétiques Type TED sont utilisées pour l'extraction des métaux ferreux des matériaux inertes dans les usines de recyclage et de traitement des déchets. Quelques exemples de secteurs d'activité dans lesquels ces produits sont couramment utilisés:

  • l'industrie alimentaire
  • l'industrie du plastique
  • l'industrie du bois
  • les usines de broyage de minéraux

Elles sont tout particulièrement indispensables pour l'industrie du verre et de la céramique.

Sur demande, nous réalisons tout format.

IMPORTANT: Les TED doivent être montés sur une structure spécifique pour soutenir leurs poids et les corps ferreux extraits. Aucune structure métallique à haute perméabilité magnétique ni aucun rouleau de défilement d’un convoyeur ne doivent se trouver sous le champ magnétique.

No items found.
No items found.

Données Techniques

CARACTÉRISTIQUES TECHNIQUES


Code article
Courbe de Référence
A Longueur (mm)
B Epaisseur (mm)
TED - M
A
90
33
TED - MX
B
110
37
TED - SP
C
90
56
TED - SPX
D
110
72
TED - SP/L
E
250
70
TED - DS/S
F
300
100
TED - DS
F
250
130
TED - DS/ML
G
370
130
TED - MAYOR
H
500
165
TED - MAYOR - S
I
500
190
TED - MAYOR - M
L
500
250
TED - MAYOR - L
M
750
250
TED - X MAYOR
N
750
270
